Hydrographic Survey Vessel Large HL-02 拓洋
 大型測量船 HL-02 拓洋
大型測量船・HL-02 拓洋
●Spec

●総トン数:2481t/満載排水量:3370t
●主要寸法:全長96.0m×幅14.2m×深さ7.3m
●エンジン:ディーゼル2基2軸 出力:5200PS
●速力:約17.7kt
●船質:鋼
●航続距離:12000浬
●乗員:61名
●航行区域:遠洋
●主要観測機器:複合測位装置、マルチビーム測深機(シービーム)、深海用音波探査装置、曳航式CTD(曳航式塩分水温深度測定装置)、偏位流速自動測定装置、測量観測データ収録装置、XBT(投下式中層流測定装置)、ADCP(自動表面流向流速測定装置)など

 船記号・番号・船名
竣工
造船所
管区
配置
備考
S58.08.31
鋼管
本庁
東京

●旧「昭洋」と航路標識測定船「つしま」をタイプシップとする大型測量船で、新海洋秩序対策の一環として建造されました。
●海の基本図作成、日本近海の大陸棚の測量、西太平洋海域の国際共同調査などに従事しています。
●各種音響測定機器を装備する任務の性格上、水中放射雑音の発生を抑えるため、バウ・スラスターに開閉式の扉を設けるなど、防音・防振には特に配慮しています。
●船内には、採取したデータを即座に処理するための各種分析装置を搭載しています。また就役後マルチチャンネル反射法探査装置を追加装備しています。
●無人航行の可能な、測量船「HS-11 じんべい」の母船も兼ねています。
●公称船型は「大型測量船」

写真をクリックして頂くと、大きい写真が見られます。(新規ウィンドウで開きます。)

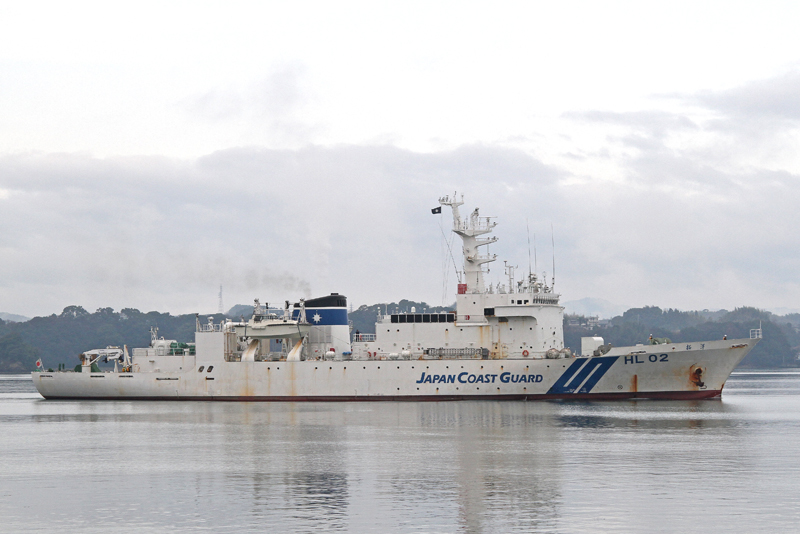

大型測量船・HL-02 拓洋
HL-02 拓洋
HL-02 拓洋
大型測量船 HL-02 拓洋
HL-02 拓洋
HL-02 拓洋
HL-02 拓洋 船首
拓洋 右舷船首
拓洋 船尾
拓洋 船首方向より
拓洋 右舷船首
拓洋 船尾
拓洋 左舷
HS-11 じんべい
拓洋 左舷
左舷側に HS-11 じんべい
を搭載しています。
HS-11 じんべい
