Patrol Vessel Medium PM「なつい」型
 500トン型巡視船 PM「なつい」型
500トン型巡視船・PM-01 てしお型
●Spec

●総トン数:526t(旧)/常備排水量:630t
●主要寸法:全長67.8m×幅7.9m×深さ4.4m
●エンジン:ディーゼル2基2軸 出力:3000PS
●速力:約18kt
●船質:鋼
●航続距離:3200浬
●乗員:約33名
●主要装備:20mm多銃身機銃×1
●航行区域:近海

 船記号・番号・船名
竣工
造船所
管区
配置
備考
 PM-01 なつい
S55.09.30
四国ドック
除籍
-
てしお→なつい→ H25.06.03 退役
 PM-02 きたかみ
S55.08.29
四国ドック
第二管区
釜石
おいらせ→きたかみ
 PM-03 びほろ
S55.09.30
四国ドック
除籍
-
えちぜん→びほろ H25.03.05 退役
 PM-04 とかち
S56.03.24
内海田熊
第一管区
広尾
 PM-05 ひたち
S56.03.19
臼杵鉄工所
第三管区
鹿島
 PM-06 おきつ
S56.03.17
樽崎造船
除籍
-
H23.06.03 退役
 PM-07 いさづ
S57.02.18
東北造船
第六管区
松山
当初、保安学校の練習船を兼務
 PM-08 ちとせ
S58.03.15
臼杵鉄工所
第一管区
留萌
 PM-09 まべち
S58.03.10
内海田熊
第二管区
八戸
くわの→まべち
 PM-10 そらち
S59.08.30
東北造船
第一管区
紋別
 PM-11 ゆうばり
S60.11.28
臼杵鉄工所
第一管区
網走
 PM-12 もとうら
S61.11.21
四国ドック
第一管区
稚内
 PM-13 くろせ
S61.11.13
内海田熊
第六管区
かの→いしかり→むろみ→くろせ
 PM-14 たかとり
S63.06.01
四国ドック
第三管区
横須賀
せんだい→つるみ→たかとり
●新海洋秩序を背景に、「しれとこ」型 とほぼ同時期に整備された中型巡視船です。
●改4-350トン型 「びほろ」型 の拡大改良型で、総トン数も500トンを超えたことから、公称船型も500トン型に改められています。
●水線下の形状設計を改めた結果、主機馬力をアップすることなく「びほろ」型と同じ速力を得ています。
●計画年度が9年にわたるため、随時小改良が施されており、船橋の窓は、四角と丸窓のバリエーションがあります。
●海上自衛隊の掃海艦と同程度の大きさ(全長)ですが、経済速力重視の為、かなりスマートな船型をしています。
●1番船 PM-01「なつい」は、(ネームシップ)「てしお」でしたが、砕氷型PM-15「てしお」の新船就役に伴い、その船名を譲っています。
●7番船 PM-07「いさづ」は当初、海上保安学校の練習船を兼務していたため、後部甲板室が他船に比べ大型になっています。
写真をクリックして頂くと、大きい写真が見られます。(新規ウィンドウで開きます。)
PM-07 巡視船いさづ
PM-09 巡視船くわの

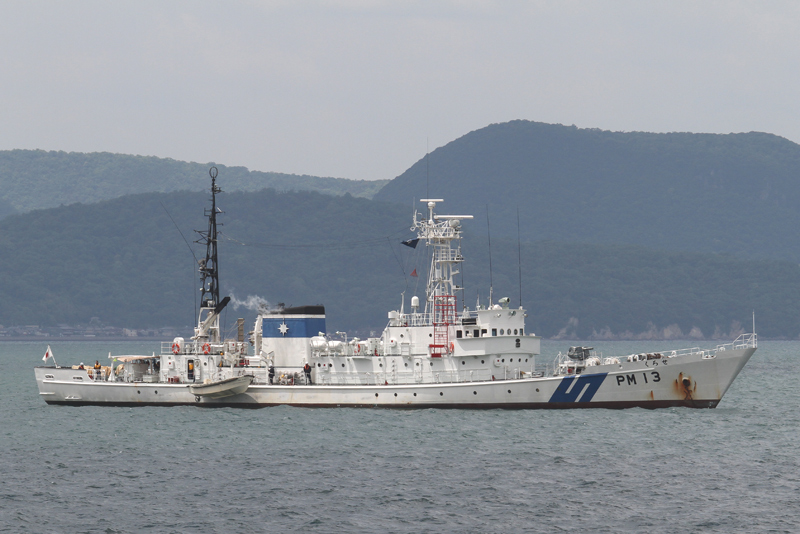

PM-13 巡視船くろせ
PM-07 巡視船いさづ
くわの 左舷船尾方向より
PM-13 巡視船くろせ
いさづ 右舷
くわの 左舷船尾方法より
PM-13 巡視船くろせ
