Treining Support Ship ATS-4203 Tenryu
 訓練支援艦「てんりゅう」 ATS-4203
訓練支援艦「てんりゅう」 ATS-4203
●Spec

●基準排水量:2400t/満載排水量2750t
●主要寸法:全長106.0m×幅16.5m×深さ8.5m×喫水4.0m
●エンジン:ディーゼル2基2軸 出力:12500PS
●速力:約22kt
●船型:長船首楼型
●乗員:約140名
●主要装備:76mm62口径単装速射砲×1 対空射撃訓練支援装置一式 ミサイル評価装置一式

 艦記号・番号・艦名
竣工
造船所
所属
定係港
備考
H12.03.17
住重浦賀
第1海上訓練支援隊

●訓練支援艦第1号「あづま」の代艦として ATS-4202 くろべ の改良型で平成9年度計画により建造された3隻目の海自訓練支援艦です。
●艦隊の対空射撃訓練支援を主務とし、ファイアービー(BQM-34A改) チャカ(BQM-74E)各4機の高速標的機、計8機を搭載しています。
●標的機は塔型マスト上の国産フェーズド・アレイ・レーダーで管制され、機体からの情報信号もそこで受信します。同時に4機の運用も可能。
●艦橋構造物前部と標的格納庫上にそれぞれドーム型の訓練評価装置テレメーター・アンテナが収められており、前部は中距離用、後部は遠距離用として運用されています。
●標的格納庫は、上甲板後部の第1格納庫と艦内第3甲板にある第2格納庫の2ヶ所で構成されています。
●艦隊随伴能力を高めるために2ノットの速力向上を図るとともに、標的回収時の低速性能にも留意されています。
●省力化、居住性の向上が著しく、「くろべ」に比べ乗員は15名減っています。

写真をクリックして頂くと、大きい写真が見られます。(新規ウィンドウで開きます。)

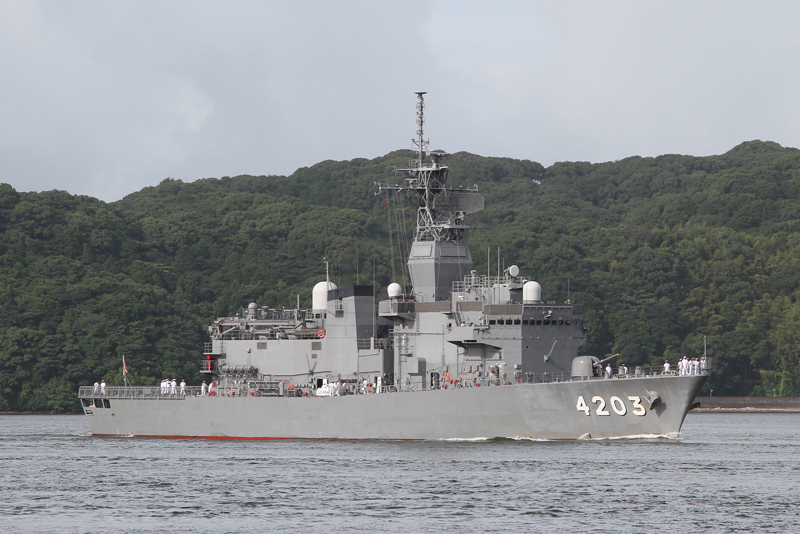

ATS-4203 訓練支援艦てんりゅう
ATS-4203 訓練支援艦てんりゅう
ATS-4203 訓練支援艦てんりゅう
ATS-4203 訓練支援艦てんりゅう
ATS-4203 訓練支援艦てんりゅう
ATS-4203 訓練支援艦てんりゅう
ATS-4203 訓練支援艦てんりゅう
てんりゅう 左舷後方より
てんりゅう 右舷後方より
ATS-4203 てんりゅう
てんりゅう 左舷後方より
てんりゅう 右舷後方より
ATS-4203 訓練支援艦てんりゅう

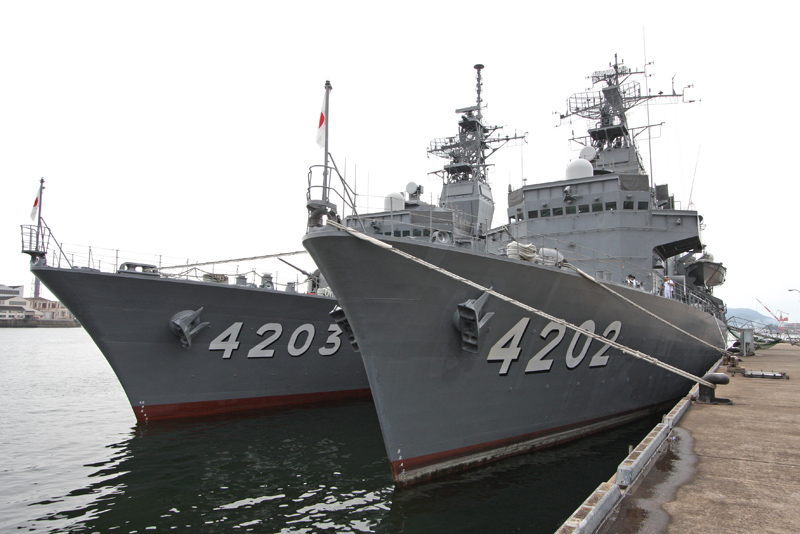

ATS-4202 くろべ ATS-4203 てんりゅう
ATS-4202 くろべ ATS-4203 てんりゅう
ATS-4203 てんりゅう 呉Fバース
ATS-4202 くろべ ATS-4203 てんりゅう
マストの形状の違いに注目
ATS-4202 くろべ ATS-4203 てんりゅう
高知港
ATS-4203 てんりゅう ATS-4202 くろべ
前甲板 76mm単装速射砲
艦首錨甲板
ATS-4203 てんりゅう ATS-4202 くろべ
呉Fバース
前甲板 76mm単装速射砲
艦首錨甲板
艦首方向より 76mm砲 艦橋
76mm砲 艦橋
訓練支援艦てんりゅう
艦首方向より 76mm砲 艦橋
76mm砲 艦橋

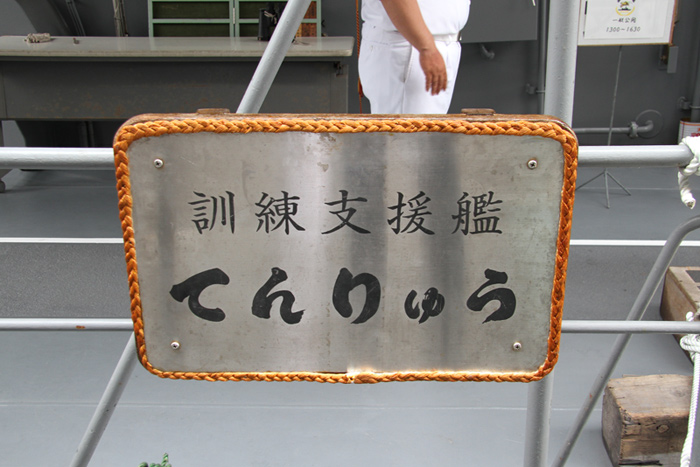

訓練支援艦てんりゅう 銘板

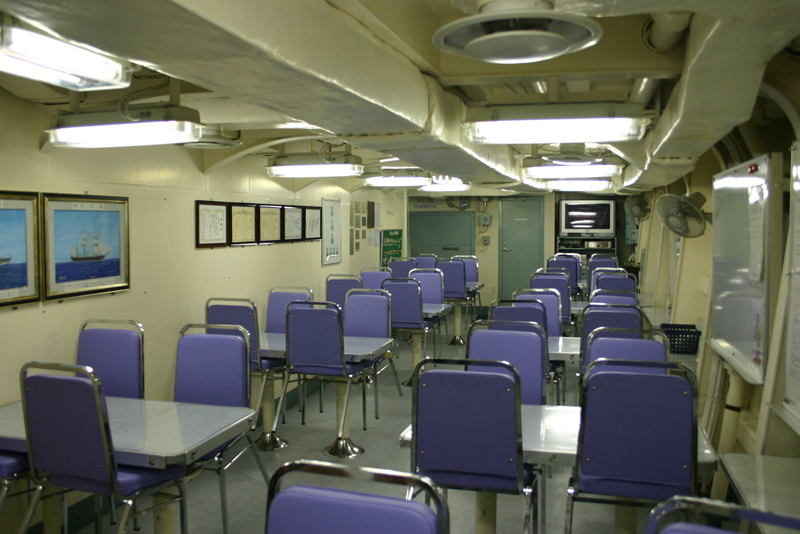

てんりゅう 科員食堂
てんりゅう 救命浮輪

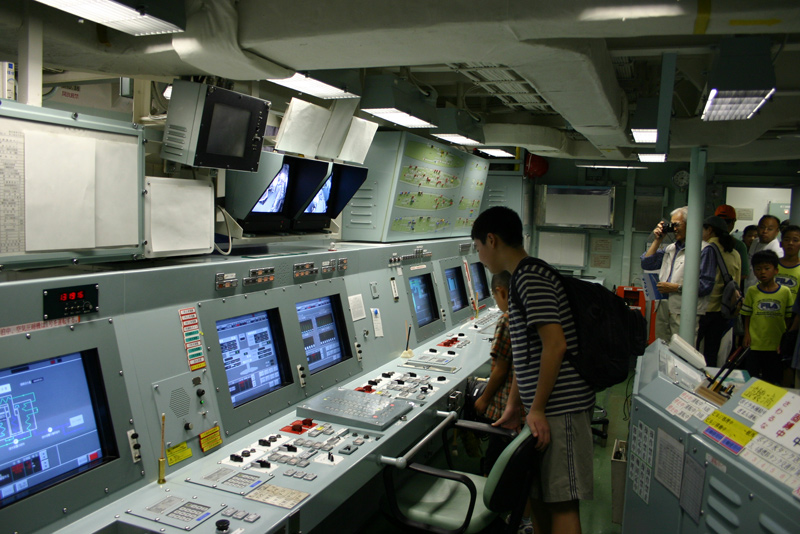

操縦室兼応急指揮所
科員食堂
てんりゅう 救命浮輪
操縦室兼応急指揮所
てんりゅう メインマスト
てんりゅう 煙突
標的機格納庫内 標的機発射装置
メインマスト
煙突
標的機格納庫内 標的機発射装置
艦尾方向より標的機格納庫
標的機発射甲板兼ヘリコプター発着甲板
てんりゅう くろべ 艦尾
艦尾方向より標的機格納庫
標的機発射甲板兼ヘリコプター発着甲板
てんりゅう くろべ 艦尾
